VSAT通信組網技術原理簡介

2010年03月13日 16:22 www.zgszdi.cn 作者：佚名用戶評論（0）

關鍵字：通信(133640)VSAT(10666)組網(21882)

VSAT通信組網技術原理簡介

VSAT（Very Small Aperture Terminal）是小口徑天線衛星通信系統的簡稱，由中心站和眾多遠端小站組成，形成一個網狀衛星網通信網絡。VSAT，也就是使用小口徑天線的用戶地面站。VSAT系統以通信衛星為中繼，實現VSAT與主站或VSAT之間的通信，能夠提供各種電信業務。

衛星通信網絡示意圖

典型應用案例

1、中移動村通VSAT工程擴容

????? 中國移動村通衛星VSAT網工程建設的目的是解決四川、青海等地邊遠行政村的電話普遍服務。世紀衛星公司采用了RT10000升級系統滿足中國移動VSAT工程項目的需要。

主站解決方案

<網管設備>

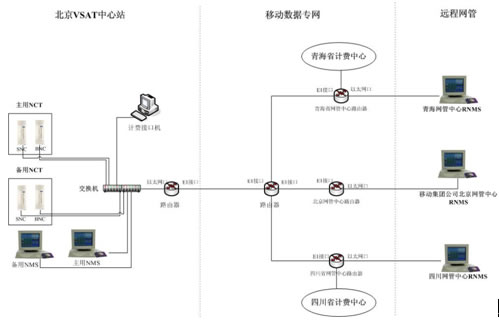

????? 主站的網管設備包括網絡控制單元設備、網管工作站及軟件。網絡控制單元設備的功能是網絡控制信道的發射和接收，控制信道中的信息包含全網同步、帶寬/時隙的分配、呼叫請求、鏈路的釋放指令等。網管工作站是運行網管軟件的平臺，在主站配置了2臺互為備份的SUN工作站，同時還配置了3臺SUN工作站作為遠程網管，分設在四川、青海和中國移動集團總部。遠程網管和主站的網管是通過地面光纜連接的。如圖：

<關口站設備>

<交換接口設備>

????? 同時根據中國移動的要求，開發了計費前置機應用程序。計費前置機提取網管和交換機產生的呼叫詳細記錄（CDR），將其轉換為符合青海、四川兩省的話單格式，使青海、四川兩省的計費中心可遠程提取話單，對用戶進行管理。

遠端站解決方案

????? 該網絡包括青海41個、四川191個遠端站，每個遠端站提供2-4路電話。考慮農村的環境，世紀衛星公司提供了室外型的VSAT終端設備，能抵抗惡劣的外部環境。實踐證明，在嚴寒的冬天零下20度的情況下，VSAT終端仍能繼續正常工作。

2、伊朗國家石油公司VSAT工程
