78xx系列穩壓集成電路的使用新法

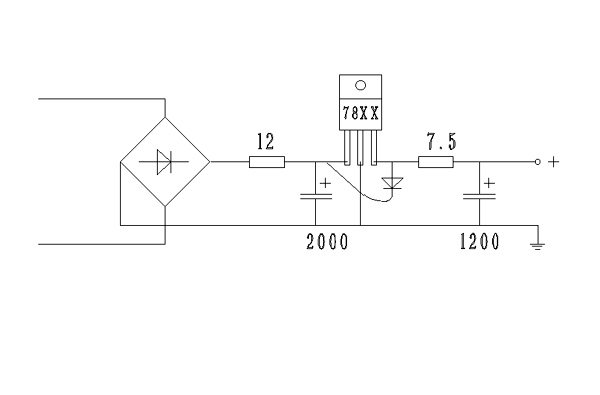

1. 整流管后邊的12歐姆電阻，與2000微法電容，組成第一級RC濾波器。
它使得電網中的各種雜波和整流管的開關噪聲得到濾除和抑制。
2. 穩壓塊后邊的7.5歐姆電阻和1200微法電容，組成第二級RC濾波器。
她們在這里的作用有兩個，一個是抑制穩壓塊工作時輸出電流的波紋。另一個作用，就是隔離音頻信號，使得信號電流不再需要經過內部結構復雜的穩壓塊來入地。從而使信號的非線性失真大大降低。（此處的退耦電容選用的教大，就是為了給音頻信號提供一個在全頻帶內阻抗都足夠低的通道）
雖然電阻的加入，會降低整個電源的輸出電壓，但是一般來說對使用沒有影響。
