為空間飛行器量身打造：可自修復的空間電子系統設計

　　設計摘要：

　　空間飛行器的電子系統設計面臨著一些問題。首先，太空飛行器執行任務時會經歷復 雜的空間環 境，包括溫度數百度的巨變，很強的電磁干擾和宇宙高能粒子輻射等。這對可靠性提出了很高的要求。第二，深空探測的航天器的目標離地通常較遠，飛行時間越來越長，甚至長達數年。迫切需要航天器的硬件系統能夠升級更新，實現功能擴展。第三，空間電子系統本身復雜度越來越高，當 系統出現故障時，需要進行自主修復功能。

　　我們計劃采用 Xilinx 的 Virtex FPGA 實現一個能解決以上問題的空間電子系統。利用部分可重配置特性實現系統的遠 程更新，并利用可重構計算加上加速航天器姿態確定，姿態軌道控制等算法的運算。當 系統受到高能粒子轟擊，發生單粒子事件翻轉故障時，利用 FPGA 的配置回讀特性實現故障檢測與自我修復。

　　系統原理及技術特點

　　2.1 系統原理

　　在本項目中，我們以空間飛行器導航、制導與控制（GNC）系統 為具體實現對象，來設計可自修復空間電子系統。導航、制導與控制系統在飛行器中的作用和工作原理如下圖所示。

　　圖表 1 導航制導與控制系統工作原理

　　首先，空間飛行器的 GNC 系統從地面站或?qū)Ш剿惴ǖ玫綀?zhí) 行本次任務的期望位置與姿態信息。接著，GNC 系統通過飛行器上轉載的敏感元件獲得飛行器本體目前真實的軌道位置與姿態 信息。敏感元件包括陀螺、加速度計、星敏感器、紅外地平敏感區等。這些信號經過 AD 采用數字化、數字濾波、信號調理等處理后，經 過制導和控制算法解算，得到飛行器推力器控制信號。由控制信號驅動推力器的開關為飛行器的航行或姿態調 整提供合適的力或力矩。當這些力和力矩作用于空間飛行器本體上時，其軌道位置和姿態會發生改變。而位置和姿態的改變立即被敏感元件測量到，從形成一個閉環 的控制系統 ，到達期望的控制結果。

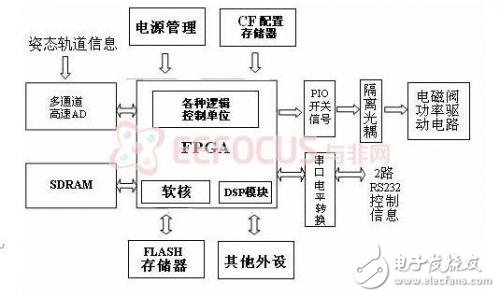

　　圖表 2 GNC 系統硬件實現組件框圖

　　2.2 可重構加速計算

　　在空間飛行器不同的時間階段要執行不同的任務算法。比如，當飛行器剛剛到達預定軌道時，首先要執行姿態確定任務，主要算法有擴展卡爾曼濾波算法等。之后要進行姿態 調整控制，執行姿態 控制算法。再運行軌道導航制導算法等等。可以看出在不同的任務階段，執行的算法是不同的。對此，我們在 FPGA內部規劃了 2 塊獨立的部分可重配置區域，在不同的任務階段，對其配置合適的算法硬件加速模塊，從而大大提供系統的運算性能。由于部分重配置時，F(xiàn)PGA的其他區域任然正常的工作運行，從而可以在不同任務階段平滑的切換硬件算法模塊，而不會對整個系統的運行造成中斷。FPGA 內部規劃架構圖如下。

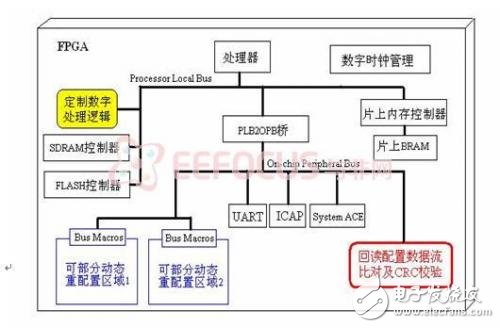

　　圖表 3 FPGA 片上系統組件架構圖

　　部分重配置設計流程

　　第一步：用 HDL 描述設計并綜合計可以用 VHDL 或 Verilog 語言描述，任何一種 ISE 支持的綜合工具都可以用來綜合。在綜合時，必須把其設置為在不同的設計層次間沒有優化。另外應該禁止 I/O 插入以防止 I/O buffers 插入到低層模塊中。每個部分重配置區域的模塊都必須分別綜合。

　　第二步：設置設計的約束

　　為布局布線設置約束。除了時序約束外（ PERIOD，etc）還必須設置 AREAGROUP， AREA GROUP RANGE， MODE 和 LOC 約束。

　　第三步：實現非部分重配置區域的設計

　　第四步：時序/布局分析

　　第五步：實現基礎設計

　　第六步：實現各個重配置模塊

　　第七步：融合頂層，基礎及部分配置模塊設計，并生成最終的配置 bit 文件在兩個部分重配置區 域中，我們將在不同的任務階段根據其算法特點配置不同的算法硬件加速模塊。在航天器姿態軌道控制系統中要實現 對系統參數的估計，最常用的技術 就是基于擴展卡爾曼濾波（EKF）技術的姿態確定算法。該方法除了可以估計航天器的姿態參數外，還可以估計矢量觀測中的一些不確定性參數。因此，該方法能夠獲得很高的姿態確定精度。

　　圖表 4 卡爾曼濾波算法流程

　　其中，姿態四元數q=［q13 q4］T=［q1 q2 q3 q4］，其中q13 為矢量部分，q4 為標 量部分。u（t）為三個陀螺的測量輸出值，ω（t）為沿三個陀螺輸入軸的真實姿態角速率，b（t）為三個陀螺的常值漂移，d（t）為三個陀螺的相關漂移，n1 為三個陀螺的測量白噪聲，且n1 的三個分量服從N（0，σgi ），（i=x，y，z）。我們將把此算法用HDL語言編制成硬件并行執行模塊。當航天器當前任務階段需要執 行此算法時，將其加載入部分重構模塊。為此，我們將在航天器姿態確定任務階段時，在其中一個可重配置區域載入其算法硬件加速模塊。其工作流程圖如下：

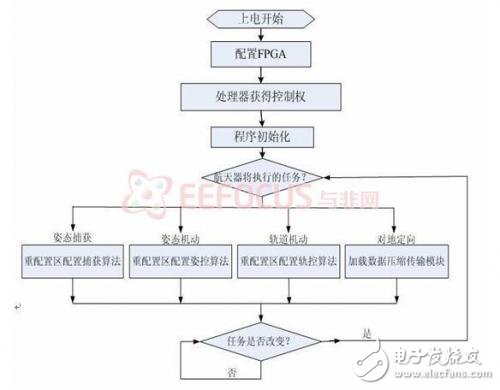

　　圖表 5 算法部分重配置工作流程圖

　　2.3 硬件故障檢測與修復

　　在太空中惡劣的環境下，電子系統在高能帶電粒子的轟擊下很能會發生狀態翻轉，導 致功能出錯，甚至發 生致命的控制錯誤。為此，我們設計模塊來回讀 FPGA 中的配置數據 并進行 CRC 校驗，發現數據錯誤后重新配置出錯區域，及時修復系統。

　　Virtex 系列 FPGA 系列包含了一個叫做回讀的特性。它最初是設計來方便芯片生產時的測試。它提供了一種非侵入式的讀取 FPGA 中的每個鎖存器和配置存儲器狀態的方法。要利用這個特性，需要在設計中例化回讀組件。這個功能實在后臺運行的，不會影響 FPGA 的運行性能。FPGA 的設計可以全速運行而同時運行回讀功能。

　　在所有的讀出的比特之上會產生一個 CRC 校驗和，并把這個校驗和插入到回讀序列流的末尾。這個校驗和通過和當前配置下期望的校驗和比對。如果不匹配，一個 SEU 很可能就發生了。

　　我們將設計控制邏輯來運行和獲取回讀。這個過程需要執行下面的步驟：

　　1，開始回讀：把 RT 置高并保持住直到回讀結束。

　　2，從回讀的開始到結束都不能打斷 CLOCK。CLOCK 信號必須在 1Mhz

　　和 2Mhz 之間。

　　3，把回讀數據輸入一個 6 位的解碼器，以便尋找數據頭《111110》。

　　4，當字頭被找到時，開始計數時鐘周期，當達到前面表格所示的計數值時，

　　接下來就是一個 0，接著就是 11bit 的 CRC。

　　5，把這個 CRC 與期望的 CRC 比對。
