1 前言

發射機是無線通信的重要設備之一，廣泛應用于廣播電視、移動通信、海洋運輸及國防等領域。自動控制技術在無線通信發射領域正發揮著越來越重要的作用，發射設備的數字化逐漸趨于成熟。但是，大功率短波發射機比起中波、調頻、電視發射機來說，具有變換工作頻率頻繁，倒頻時間短；不能實現整機固態化，可靠性降低，故障率較高；工作頻段范圍寬，很難保證在全頻段內任意頻率穩定工作等特點；加之目前尚無接口標準對大功率短波發射臺微機實時控制進行規范，給大功率短波發射臺自動化帶來困難。短波發射機的自動調諧技術正是在這種環境下產生的。

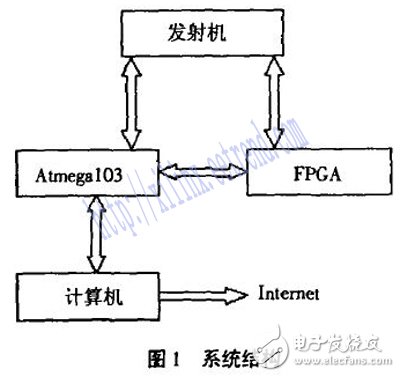

本設計的自動調諧系統是基于FPGA和AVR單片機的，其調諧對象是功率為150kW，發射頻率范圍為3．9 26．1MHz的短波發射機。系統結構如圖1所示：

?

2 FPGA簡介

FPGA是現場可編程門陣列(Field Program一able Gate Array)的簡稱，是新一代的自動調諧控制單元，它采用VHDL語言進行現場編程，其特點是：I／O資源豐富，運算速度快(ns級)，集成度高，穩定性好，包含的LUT和觸發器數量豐富等等。

鑒于這些特點，系統擬采用單片機與現場可編程門陣列(FPGA)組合的方式。FPGA主要完成人機界面、測定發射機工作頻率及調整元件位置的邏輯設計，單片機則完成上位機通信、元件位置數據采集、存儲系統參數等任務。本系統設計中主要完成系統邏輯部分設計。圖2所示為系統邏輯結構。

系統中的各邏輯模塊設計主要用VHDL硬件描述語言完成。

3 系統功能概述

3．1 自動調諧

發射機自動調諧是指在調諧過程中根據當前發射機的工作頻率，將各個調諧元件調到與該頻率相對應位置的操作過程。短波發射機各用電單元的通斷，是通過配電箱中相應接觸器的通斷來實現。控制接觸器通斷的信號是由調諧邏輯小盒產生。自動調諧控制套箱是用來實現本發射機的高頻回路元件在換頻時的機械定位進行調諧控制。為了達到調諧的目的，自動調諧系統需要完成以下幾項工作：
(1)為了實現工作人員對發射臺的遠程監控，需要將自動調諧系統與在線計算機相連；
(2)系統需要設置各種參數，需要有簡易的人機界面，主要是鍵盤和LED顯示；
(3)系統參數的存儲及調用；
(4)發射機實際工作頻率的測定；
(5)調諧元件位置信息的采集；
(6)控制執行電機調節元件位置。

3．2 調諧原理

操作人員先通過控制面板創建各個工作頻道，每個工作頻道中保存有發射機的工作頻率及頻率所對應的可調元件位置值。創建完工作頻道后，就可以進入正常的調諧工作。選擇一個工作頻道，并按功能鍵，系統將向單片機發出中斷請求，F(xiàn)PGA從單片機的EEPROM中取出該頻道所對應的頻率值及8個調諧元件位置信息，經單片機采集的8路調諧元件
實際位置信息也傳送給FPGA，用于與預置值相比較，差值用于控制電機。調諧系統還有一個自動測頻模塊，該模塊用于測定發射機實際工作頻率，當該數值與預定值相等時，系統自動預置元件位置值。

系統的主要有效參數有：工作頻道、工作頻率、被調元件的位置值。

全機共有8個被調元件：
1路— — 高前級回路電容器，作為本級調諧(粗調、細調)用；
2路—— 高末級腔體短路板，僅作粗調：
3路—— 高末級態調諧電容，作為粗調、細調用；
4路—— 高末級調諧電容，作為粗調用；
5路—— 高末級調載電容，作為粗調、細調用：
6路—— 高末級調載線圈，作為粗調用；
7路—— 作為備用；
8路—— 高前級調諧電感，作為粗調用。

3．3 調諧方式

本系統具有“手動”、“半自動”、“自動’，3種調諧方式。
系統正常工作過程中主要使用“自動”調諧方式；能采用“預置”的前提是被調元件到位精確，系統的機械回差和電氣都在允許的范圍內；“半自動”方式是輔助方式，它能克服自動方式中總有個別頻率不能調到最佳狀態的缺點。

(1)手動方式
“手動”方式是在操作面板上進行人工調諧的工作方式，用于初調諧和創建頻道、工作頻率及相應被調元件的位置值。全部被調元件的細調和初始粗調都用手動控制完成的；“手動”給定位值的獲得，可通過面板上的使能鍵和0-9數字鍵盤手動進行頻道初始化、工作頻率設置、8個可調元件的位置設置，每設置完一個頻道，可保存設置值。
