自動滅火裝置、電水壺自動斷電控制器電路原理

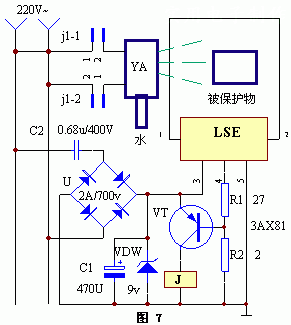

該裝置的電路工作原理見下圖。JS是一根很細的金屬絲，它在被保護物上纏繞幾個圈后再串接于LSE的①、②腳間。當JS完好時，LSE的①、②腳間串通，此時LSE的④腳輸出高電平，三極管VT截止，繼電器J處于釋放狀態，兩只常開觸點j1－1和j1－2均斷開，水噴頭上的電磁閥YA關閉。一旦被保護物著火燃燒，此纏繞在被保護物上的細線JS勢必燒斷，相當于LSE的①、②腳斷開，于是LSE的④腳輸出低電平，此時三極管VT導通，繼電器J勵磁吸合，常開觸點j1－1、j1－2同時閉合，接通了電磁閥YA的電源，YA吸合打開水龍頭，將火撲滅。水龍頭可根據具體情況設置多個，其噴頭包圍著被保護物即可。

該裝置的電路工作原理見下圖。先在電水壺上用環氧樹脂沾牢一只片狀正溫度系數的開關型熱敏電阻RQ。將RQ的兩端接到LSE的①、②腳，將水壺插入電源插座CZO中，撳下電源開關S，此時由于電水壺中的水溫較低，RQ的阻值較小（＜50K），故LSE的④腳輸出高電平，繼電器J立即吸合，常開觸點j閉合，電水壺通電工作。松開手后，繼電器J觸點自保。一旦水沸騰（100℃），RQ的阻值階躍上升，遠大于50K，相當于LSE的①、②腳回路斷開，故LSE的④腳輸出低電平，J釋放，其觸點j斷開，徹底切斷了電水壺的電源，使主人燒水后外出無后顧之憂。其中RQ應選用正溫度系數的開關型熱敏電阻，其居里點為100℃。
