采用固網資源接入移動基站問題的探討

　隨著我國電信行業重組的進一步深化，電信運營商全業務運營是大勢所趨，由于運營商重組方案尚末公布，因此本文只針對利用現有的固定網絡資源對移動基站接入進行探討。

　　1 固網接入層資源十分豐富

　　由于我國固定運營商（中國電信、中國網通）歷史較久，固定網絡投資建設多年，目前形成的固網接入層資源十分豐富，主要反映在接入層機房、管道、桿路、光纜、銅纜等物理基礎網絡以及接入層SDH電路等方面。目前我國固網接入層網絡結構基本示意參見與圖1。

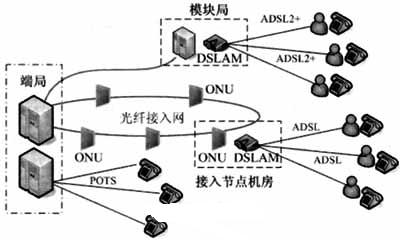

圖1　固網接入層網絡結構示意圖

　　由于找國地域廣泛，城市地區和農村地區網絡結構略有差異，農村地區用戶銅纜距離更長，且采用小容量SDH組網的光纖接入網建設也相對較多。由圖中可以看出固網資源中端局到用戶的可通達性較好，但在用戶末端基本均存在一定距離的銅纜，此外模塊局的使用也使得用戶端光纜較欠缺。

　　光纖接入網所使用的SDH環路一般均為155Ｍ系統.155M系統既有集成型設備，也有機架式設備。DSLAM除了放置在端局利模塊局內以外，還有少量DSLAM下移放在ONU接入機房內。

　　2 移動基站接入特性較強

　　移動通信網絡和固定通信網絡在網絡結構上存在一定的差異，移動通信網絡有線接入層以基站、營業廳、集團大客戶為目標終結點。接入層面以目標節點進行環網組織，由于移動通信利潤較高，因此基站組網安全性要求較高。一般以環網雙節點上連到２個不同匯聚節點上。并且隨著無線數據業務的逐步興起，基站節點帶寬需求也較高（參見圖２）。

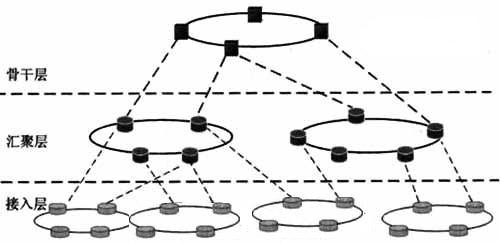

圖2　移動基站接入網網絡結構示意圖

　　而固定通信網絡以用戶為終結點。其接入層末端通常為星型接入，依靠端局為中心的光纖接入網ONU節點進星型輻射。

　　總體而言，移動通信網絡傳輸、接入資源完全是以基站為中心組建的，其組網特性直接反映了移動通信網絡的特性：

　　（１）基站帶寬需求較大

　　目前在中心城區，由于話務量較集中，許多基站均已采買用10/10/10的載頻設置，其需求帶寬一般為4-6個E1，在3G建設初期，考慮到無線數據需求的影帆，HSDPA等高速率技術將逐步加載在基站電中，HSDPA主要分為共用載頻利非共用載頻兩種方式。表1為3G建設初期3G基站帶寬需求表。

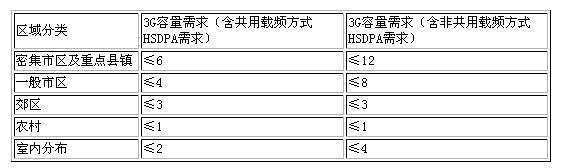

表1　3G基站帶寬需求表

　　（2）基站機房要求較高

　　基站機房由于涉及到天線放置以及饋線長度（饋線越長信號損耗越大），一般基站機房均設置在樓層較高位置，同時針對基站機房內的環境要求較高，電源、蓄電池、溫度、濕度、消防、安防等均要進行系統配置。因此移動通信運營商在基站機房選址方面經受過長期的困擾和磨礪。

　　（3）基站安全性要求較高

　　目前移動通信業務利潤最高，因此針對基站組網安全性要求也相應獲得了提升。移動通信運營商基站組網安全性逐步得到重視。基站組網骨干層、匯聚層、接入層均朝著物理環路、雙節點上連為中心進行優化改造。在一個接入環中同一節點的業務將會有不同的流向通達兩個不同匯聚節點。由此最大限度的提升網絡的交全性。并且考慮到末來的可擴展性接入環路節點數量一般均控制在4-6個節點（郊區、農村略多）。

（4）基站設備井級較頻繁

　　無線基站由于是以話務量和話務分布為中心進行的站址設置，因此隨著移動通信的逐步發展，用戶數量增加、話務量增加、移動性變化等因素都將影響基站設備的升級和擴容。其中表現最明顯的是基站載頻容量升級以及基站站點新建兩方面，此外還包括基站一BSC歸屬關系的調整。因此基站頻繁的變動對基站業務基礎承載網——傳輸、接入網提出了更高的要求。需要基站接入網具備更強的可擴展能力。

　　3 固網接入資源接入基站帶來的問題

　　固網由于網絡一開始并不是圍繞基站組網進行的建設，因此采用現有的固網接入資源進行基站接入會帶來一系列問題：

　　（1）ONU接入機房存在一定局限

　　目前固網ONU接入機房一般以租用低樓層（ｌ樓）民房為主。但低樓層民房用來進行基站接入會帶來一系列問題，比如天線架設問題、饋線過長引起衰耗過大問題。并且由于基站機房需要進行一系列配套系統的建設，其機房面租一般以50平米為佳。

　　（2）現有先纖接入網傳輸容量不足

　　目前光纖接入網基本上均以155Ｍ環路進行組織，并且還有一定的設備采用了集成型設備。由于光纖接入網承載的固網業務帶寬較小，因此目前光纖接入網環路利用率一般均維持在5成左右。此時如果用現有的光纖接入網環路進行基站接入，在容量上將存在嚴重的不足，除了日常的載頻擴容以外，尤其是 HSDPA高速率業務的使用對帶寬的需求進一步加大。因此現有155Ｍ環路光纖接入網接入能力存在不足。

　　（3）現有光纖接入網安全性考慮不足

　　目前光纖接入網環路光纖基本沿主干道進行鋪設，接入周邊基站只能依靠接入機房進行星型輻射，此時組網將出現環帶鏈、環帶樹情沉，由此 對基站接入環路安全性造成一定的隱患。此外由于目前光纖接入網均以端局為中心進行組網，單節點上連也同樣造成業務的單一上連路由，安全性考慮不足。

　　（4）端局與端局間距離過于遙遠

　　目前固網接入網均圍繞端局進行組建，如果接入基站以后，考慮到安全性接入環路將接入到兩個不同的匯聚節點上，但目前端局之間間距一把在5-6公里左右，因此造成接入環路過大。

　　（5）目前固網發展較穩定，頻繁割接將對現網造成一定影響。

　　光纖接入網、模塊局對用戶實現的固網接入業務目前較穩定，主要是因為固網發展已經趨于飽機，如果采用現有電路對基站進行承載，混合組網、頻繁割接將對現有固網業務造成一定的影響。因此利用現有光纖接入環路進行基站承載將在一定程度上影響固網業務的穩定。

　　4 固網接入資源接入基站建議

　　由以上分析可知，利用現有固網資源接入基站存在一定的問題。考慮到末來運營商重組以及固定資源利用的現實意義，采用固網資源接入基站需要做相應的建設調整：

　　（1）建議基站環路獨立組網

　　建議針對基站單獨進行環路組網，一方面不會對現有光纖接入網業務造成影響。另外一方面，基站單獨組網也便于維護和管理。此外基站接入環路應當能夠通達兩個匯聚節點機房。

　　（2）增加匯聚節點機房

　　固網資源中區域接入網基本是以端局為中心組建的，由于固網的特點，端局一般平均覆蓋半徑在３公里左右，將端局作為匯聚節點機房距離過遠。因此在融合了移動通信以后，移動通信傳輸網匯聚節點除了放置在端局機房內以外，還應適當增加匯聚節點機房。新匯聚節點機房可以重新選擇地點或者選擇面積較大、地理位置較合理的現有接入機房。

　　（3）清理管孔資源，鋪設光纖

　　對基站接入而言，固網接入資源中最豐富、最可依靠的資源就是管道、桿路等物理基礎資源，但由于固網的特點，固網末端管道、桿路中鋪設了大量大芯數銅纜。因此逐步清理管孔資源，鋪設光纜成為基站環路組網的關鍵。

　　5 采用大容量SDH設備

　　3G基站由干帶寬容量需求較大，因此在基站獨立組網中應采用大容量SDH設備，在城區可采用622M設備。郊區和農村可采用155Ｍ設備。并且需要嚴格控制環路支鏈和環上節點數量，節點數量控制在4-6個為宜。

　　（4）城區接入層可布放大芯數光纜

　　城區接入層組網可利用固網光交接箱設置現狀，在城區主干路段上進行大芯數接入層主干光纜的鋪設，基站接入環路可以因網交接箱為依托進行環路組建。這樣不僅對光纖使用進行規范，而且可以在一定程度上提高光纖利用率。
