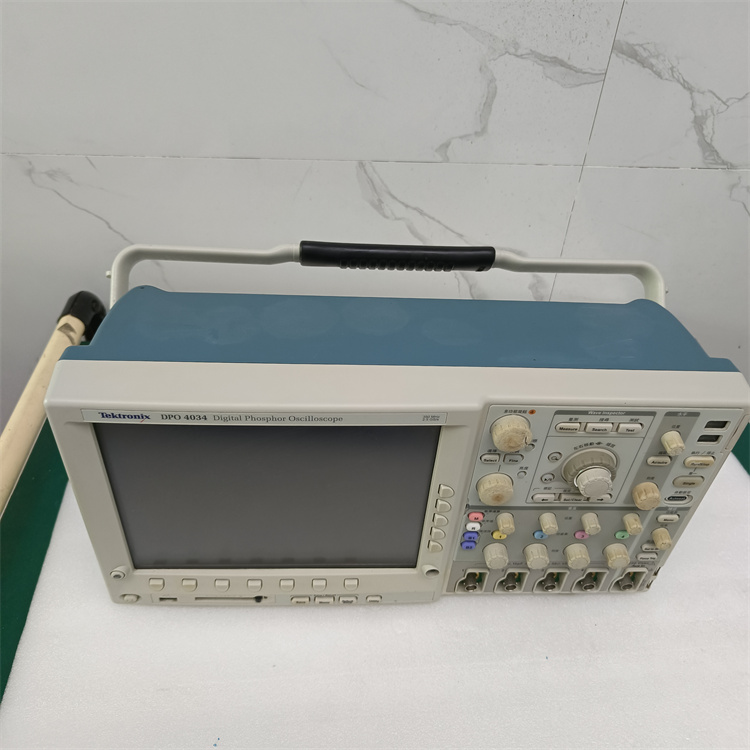

DPO4034 混合信號數字示波器提供了一套完整的觸發功能，包括矮脈沖 觸發、邏輯觸發、脈寬/ 毛刺觸發、建立時間/ 保持時間違規觸 發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件。 由于高達10 M 點的記錄長度，您可以在一次采集中捕獲許多 感興趣的事件，甚至包括數千個串行數據包，以進一步進行分 析，同時保持高分辨率，放大精細的信號細節。

從觸發特定數據包內容到自動以多種數據格式解碼，DPO4034 混合信號數字示波器為業內最廣泛的串行總線提供了集成支持，包 括I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM。能夠同時解碼最多兩條串行總線和/或并行 總線，意味著您可以迅速了解系統級問題。

為進一步幫助您調試復雜的嵌入式系統中的系統級交互，DPO4034 混合信號數字示波器除模擬通道外，還提供了16 條數字通道。由于 數字通道全面集成到示波器中，您可以觸發所有輸入通道，自 動實現所有模擬信號、數字信號和串行信號時間相關。 MagniVuTM高速采集技術可以采集觸發點周圍精細的信號細節 (高達60.6 ps 分辨率)，實現精密測量。MagniVu 對進行準確 的定時測量對關重要，包括建立時間和保持時間測量、時鐘延 遲、信號偏移和毛刺檢定。

主要產品特色：

 Wave Inspector智能存儲管理

 串行觸發和分析

 10.4”更大的顯示器, 前面板上USB和CompactFlash端口, 及TekVPI?改善的探頭接口, 更強的操作漸變性

主要特點：

 350 MHz帶寬

 4通道

 2.5 GS/s的取樣速率

 所有通道上10 M樣點的記錄長度

 Wave Inspector控制功能，提供了前所未有的波形分析效率

 I2C, SPI, CAN串行觸發和分析

 10.4英寸(264毫米) XGA彩色顯示器

 前面板上USB和CompactFlash，快捷簡便地存儲數據

 TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位

 體積小，重量輕 - 僅厚5.4 英寸(137毫米)，僅重11磅(5公斤)
