本書將以實驗一為例詳細介紹Altera公司MaxplusII 10.1版本軟件的基本應用，其它實驗將不再贅述。讀者在通過本實驗后將對MaxplusII軟件及CPLD的設計與應用有一個比較完整的概念和思路。在此因篇幅有限，僅僅介紹了MaxplusII軟件的最基本、最常用的一些基本功能。相信讀者在熟練使用本軟件以后，你會發現該軟件還有好多非常方便、快捷、靈活的設計技巧與開發功能。由于編者的能力有限，不詳之處在所難免，我們希望得到你的指正與包含。
設計輸入：
１、軟件的啟動：單擊“開始”進入“程序”選中“Max+PlusII 10.1 BASELINE”，打開“”MaxplusII軟件，如圖4.1-1所示。
２、啟動File\New菜單，彈出設計輸入選擇窗口，如圖4.1-2所示：

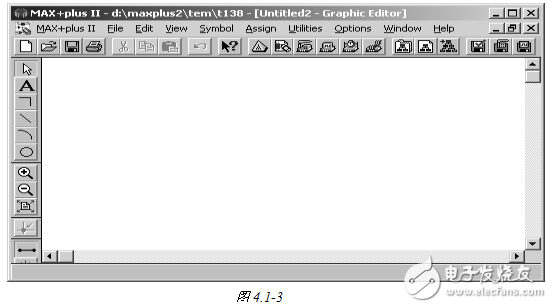

３、選擇Graphic Editor File，單擊OK，打開原理圖編輯器，進入原理圖設計輸入電路編輯狀態，如圖4.1-3所示：
４、設計輸入
1）放置一個器件在原理圖上
