八個基本實驗一個數字電子鐘的總和是實驗以及常用74數字芯片的引腳圖。
實驗一 基本邏輯門電路的邏輯功能測試
一、 實驗?zāi)康?/p>
1、 熟悉幾種常用門電路的邏輯功能和熟悉門電路的轉換方法。
2、 掌握用門電路的測試方法和熟悉測試儀器的使用。
二、 實驗儀器和器材
直流穩壓電源一臺；
雙蹤示波器一臺；
萬用表一塊；
基本邏輯電路實驗板一塊，包括：
74LS00 2輸入 四與非門、74LS32 2輸入 四或門、74LS04 六反相器
74LS86 2輸入4異或門、發光二極管、導線若干。
三、 實驗原理

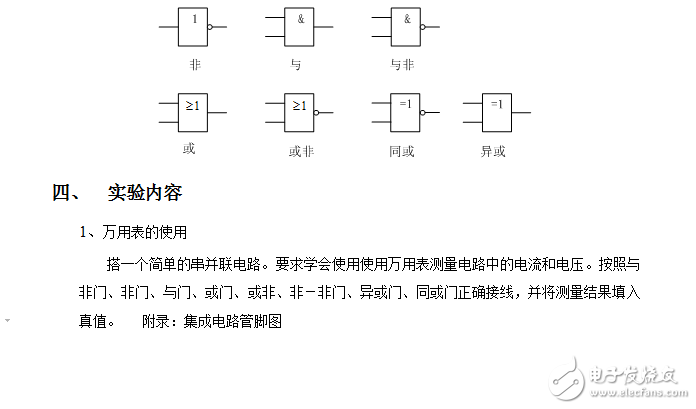

常用邏輯門電路的符號：
