電池過流保護片基本知識介紹

過流保護片概述：過流保護片是專門用于防止由于濫充電而引起的電池過溫，電池過溫是電池組設計人員主要關心的問題。鋰電池組中盡管有過壓及過流檢測安全保護電路，（包括集成電路及為在有過強的靜電放電、溫度過高以及短路的情況下半導體電路會出現故障。）但在電壓保護電路失效而又沒有溫度保護的情況下，電池就會在過充或濫充時產生過多熱量，使電池破裂、漏液、冒煙、甚至燃燒。
華巨公司推出一種新型圓型過流保護片，與以往產品相比電阻低，該器件能同時起到過流保護及過溫保護的作用，專為降低電池組阻抗、滿足更長工作時間要求的便攜式電子產品而設計。特別適合于鋰離子及鎳氫等對溫度較為敏感的二次（可充電）電池。
　　電池過流保護片和電池組里面的原電池串聯在一起，無論溫升是由短路造成的還是由過充引起的，器件都可以發揮保護作用，無須熱熔斷絲或雙金屬斷路器。此條狀器件采用鎳做引腳，尺寸又小又薄，可直接焊到原電池上，既節省空間，又降低安裝費用

一、圓型電池過流保護片

●Disc PTC產品尺寸

Model 型號	I hold	Vmax	I max	Trip Time		Rmin	Rmax
Model 型號	A	Vdc	A	A	T(s)	Ω	Ω
PTC-3870D	3.50	15	40	12.50	10.00	0.008	0.045
PTC-3871D	2.50	15	40	10.00	6.00	0.018	0.065
PTC-3872N	3.00	15	40	12.00	5.00	0.015	0.060
PTC-3873N	3.00	15	40	10.00	5.00	0.017	0.065
PTC-3874N	2.50	15	40	10.00	5.00	0.014	0.060
PTC-3875N	2.80	15	40	5.00	80.00	0.015	0.060
PTC-3876N	1.20	15	40	10.00	10.00	0.015	0.078
PTC-3877N	1.20	15	40	10.00	5.00	0.025	0.072
PTC-3878N	1.40	15	40	8.00	1.00	0.040	0.100
PTC-3879N	2.20	15	40	10.00	5.00	0.005	0.055

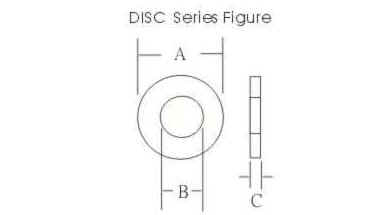

●Disc PTC product charac teristics(23℃)

Model 型號	A	B	C	Electrode Material 電極材料
Model 型號	MAX	MAX	MAX	Electrode Material 電極材料
PTC-3870D	14.15	7.55	0.36	Ni/Cu
PTC-3871D	15.15	9.05	0.36	Ni/Cu
PTC-3872N	16.10	10.15	0.38	Ni
PTC-3873N	16.33	11.05	0.35	Ni
PTC-3874N	16.10	10.15	0.36	Ni
PTC-3875N	14.45	6.35	0.38	Ni
PTC-3876N	15.45	9.05	0.36	Ni
PTC-3877N	15.80	9.05	0.34	Ni
PTC-3878N	11.75	5.55	0.36	Ni
PTC-3879N	16.05	8.05	0.36	Ni

二、帶狀電池過流保護片

●RFS系列過流保護片產品尺寸

Model 型號	A		B		C		D1	D2	E
Model 型號	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MIN	MIN	MAX
RFS-070	19.9	22.1	4.9	5.2	0.7	1.2	5.5	5.5	3.9	4.1
RFS-120	19.9	22.1	4.9	5.2	0.6	1.0	5.5	5.5	3.9	4.1
RFS-175	20.9	23.1	4.9	5.2	0.6	1.0	4.1	4.1	3.9	4.1
RFS-200	21.3	23.4	10.2	11.0	0.5	1.1	5.0	5.0	4.8	5.4
RFS-350	28.4	31.8	13.0	13.5	0.5	1.1	6.3	6.3	6.0	6.6
RFS-420	30.6	32.4	12.9	13.6	0.5	1.1	5.0	5.0	6.0	6.7

●RFS系列過流保護片電氣特性(25℃)

Model 型號	Ih	It	Trip Time		Vmax	Imax	Rmin	Rmax	Pdmax
Model 型號	A	A	A	S	V	A	Ω	Ω	W
RFS-070	0.70	1.45	3.5	5.0	15	100	0.100	0.200	0.7
RFS-120	1.20	2.70	6.0	5.0	15	100	0.085	0.16	0.8
RFS-175	1.75	3.80	8.75	5.0	15	100	0.050	0.090	0.9
RFS-200	2.00	4.40	10.0	4.0	30	100	0.30	0.60	1.6
RFS-350	3.5	6.3	20	3.0	30	100	0.017	0.031	1.9
RFS-420	4.2	7.6	20	6.0	30	100	0.012	0.024	2.2

●LV系列過流保護片產品尺寸

Model 型號	A		B		C		D1	D2	E
Model 型號	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MIN	MIN	MAX
LV110	23.6	25.6	2.7	2.9	-	0.7	7.0	7.0	2.3	2.5
LV170	20.9	22.9	4.9	5.3	0.5	0.8	6.0	6.0	3.9	4.1
LV175	21.2	23.2	3.5	3.7	-	0.7	5.6	5.6	2.9	3.1
LV210	20.9	23.1	4.9	5.3	0.6	0.8	4.1	4.1	3.9	4.1
LV220	21.1	23.3	3.5	3.9	0.6	0.8	5.1	5.1	2.9	3.1
LV230	23.9	23.1	4.9	5.1	-	0.7	4.1	4.1	3.9	4.1
LV270	20.9	23.1	4.9	5.3	0.6	0.8	4.1	4.1	3.9	4.1

●LV系列過流保護片電氣特性(25℃)

Model 型號	Ih	It	Trip Time		Vmax	Imax	Rmin	Rmax	Pdmax
Model 型號	A	A	A	S	V	A	Ω	Ω	W
LV110	1.1	2.7	7.00	5.0	16	100	0.038	0.070	0.7
LV170	1.7	3.4	8.50	5.0	16	100	0.030	0.052	0.7
LV175	1.75	3.6	8.75	5.0	16	100	0.029	0.051	0.8
LV210	2.1	4.7	10.0	5.0	16	100	0.018	0.030	1.2
LV220	2.2	5.3	11.0	5.0	16	60	0.017	0.029	0.8
LV230	2.3	5.0	10.0	5.0	12	100	0.012	0.018	1.4
LV270	2.7	6.5	13.5	5.0	16	60	0.012	0.018	1.2

●LR系列過流保護片尺寸

Model 型號	A		B		C		D1	D2	E
Model 型號	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MIN	MIN	MAX
LR-070	19.0	22.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-100	20.0	23.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-170	16.0	18.0	4.9	5.2	0.6	0.8	5.0	5.0	3.9	4.1
LR-175	20.0	23.0	3.5	3.8	0.6	0.8	5.0	5.0	2.9	3.1
LR-180	23.0	25.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-190	20.0	22.5	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-200	20.0	23.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-260	20.0	23.0	4.9	5.2	0.6	1.0	5.0	5.0	3.9	4.1
LR-300	28.0	31.8	6.9	7.5	0.6	1.0	6.0	6.0	4.9	5.1
LR-350	28.0	31.8	6.9	7.5	0.6	1.0	6.0	6.0	4.9	5.1
LR-380	28.0	31.8	6.9	7.5	0.6	1.0	6.0	6.0	4.9	5.1
LR-450	25.0	28.0	10.0	15.5	0.6	1.0	5.0	5.0	4.9	5.1
LR-550	30.0	35.0	6.9	7.5	0.6	1.0	6.0	6.0	4.9	5.1
LR-600	28.0	30.0	6.9	14.5	0.6	1.0	6.0	6.0	5.9	6.1
LR-730	27.0	29.0	13.9	14.5	0.9	1.0	6.0	6.0	5.9	6.1
LR-900	45.0	48.0	7.5	8.5	0.9	1.3	6.0	6.0	5.9	6.1
LR-1300	61.0	66.0	9.4	10.0	0.9	1.3	6.0	6.0	5.9	6.1
LR-1410	58.0	60.0	13.4	14.0	0.9	1.3	6.0	6.0	5.9	6.1

●LR 系列過流保護片電氣特性(25℃)

Model 型號	Ih	It	Trip Time		Vmax	Imax	Rmin	Rmax	Pdmax
Model 型號	A	A	A	S	V	A	Ω	Ω	W
LR-070	0.70	1.45	3.5	5.0	15	100	0.100	0.200	0.70
LR-100	1.00	2.5	5.0	7.0	16	100	0.070	0.130	0.90
LR-170	1.70	3.4	8.5	5.0	16	100	0.030	0.052	0.70
LR-175	1.75	3.6	8.5	5.0	16	100	0.030	0.050	0.80
LR-180	1.8	3.8	9.0	2.9	16	100	0.040	0.050	1.0
LR-190	1.9	4.2	10.0	3.0	16	100	0.039	0.079	1.9
LR-200	2.0	4.4	10.0	4.0	16	100	0.030	0.060	1.6
LR-260	2.6	5.8	13.0	5.0	16	100	0.020	0.042	1.0
LR-300	3.0	6.3	15.0	4.0	20	100	0.015	0.031	1.7
LR-350	3.5	7.2	20.0	3.0	20	100	0.017	0.031	1.9
LR-380	3.8	8.3	19.0	5.0	20	100	0.013	0.026	1.2
LR-450	4.5	8.9	22.5	5.0	20	100	0.011	0.020	1.4
LR-550	5.5	10.5	27.5	5.0	20	100	0.009	0.016	2.0
LR-600	6.0	11.7	30.0	5.0	20	100	0.007	0.014	1.7
LR-730	7.3	14.1	30.0	5.0	20	100	0.006	0.012	1.9
LR-900	9.0	17.0	45.0	5.0	20	100	0.004	0.010	2.5
LR-1300	13.0	21.2	50.0	10.0	20	100	0.004	0.007	2.2
LR-1410	14.1	26.2	70.0	5.0	20	100	0.003	0.005	2.2

●RFV系列過流保護片產品尺寸

Model 型號	A		B		C		D1	D2	E
Model 型號	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MIN	MIN	MAX
RFV-110	23.6	25.6	2.7	2.9	-	0.7	7.0	7.0	2.3	2.5
RFV-170	15.4	17.5	7.0	7.4	0.5	0.8	4.0	4.0	3.9	4.1
RFV-175	21.2	23.2	3.5	3.7	-	0.7	5.6	5.6	2.9	3.1
RFV-200	20.9	23.1	4.1	4.5	-	0.8	3.0	3.0	3.9	4.1
RFV-210	20.9	23.1	4.9	5.3	0.6	0.8	4.1	4.1	3.9	4.1
RFV-240	23.8	26.2	4.9	5.3	-	0.8	3.5	3.5	3.9	4.1

●RFV系列過流保護片產品電氣特性(25℃)

Model 型號	Ih	It	Trip Time		Vmax	Imax	Rmin	Rmax	Pdmax
Model 型號	A	A	A	S	V	A	Ω	Ω	W
RFV-110	1.1	2.7	7.0	5.0	16	100	0.038	0.070	0.7
RFV-170	1.7	3.4	8.5	3.0	16	100	0.030	0.052	1.0
RFV-175	1.75	3.6	8.75	5.0	16	100	0.029	0.051	0.8
RFV-200	2.0	4.7	10.0	5.0	16	100	0.018	0.030	1.2
RFV-210	2.1	4.7	10.0	5.0	16	100	0.018	0.030	1.2
RFV-240	2.4	5.9	12.0	5.0	16	100	0.014	0.026	1.0
