市電過零檢測電路-1

2009年11月21日 14:55 www.zgszdi.cn 作者：本站用戶評論（0）

關鍵字：

市電過零檢測電路-1

這里談一個過零檢測電路，光耦類的，分析其特性：
首先看圖形指標，兩個重要的參數就是延遲的時間和脈沖持續的時間。
點擊看大圖

實現電路（此邏輯和上面是相反的，低電平是輸出，高電平是常態）：
采用兩個MOS管先后開通的方式實現延遲：
點擊看大圖

輸出低電平狀態：
點擊看大圖

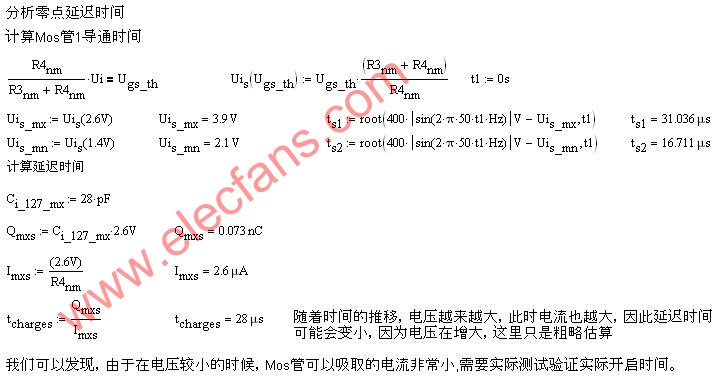

分析過程：
選擇電阻：
點擊看大圖

以上運算為粗略估算，可大致參閱。

實用電路改進：
1.需要對Mos管的柵極做保護，加穩壓管
2.由于Mos管擊穿后可能短路，可以用兩個同樣的Mos電路串聯來保護（防止市電短路，這很可怕）。控制則并聯引出。
