p4電源針腳定義

2008年04月27日 11:46 本站原創 作者:本站 用戶評論(0
關鍵字:
ATX開關電源,輸出的電壓有+12V、-12V、+5V、-5V、+3.3V等幾種不同的電壓。在正常情況下,上述幾種電壓的輸出變化

范圍允許誤差一般在5%之內,如下表所示,不能有太大范圍的波動,否則容易出現死機的數據丟失的情況。

標準電壓值 電線顏色 最小電壓值 最大電壓值
+5V 紅色 4.75 5.25
-5V 白色 -4.75 -5.25
+12V 黃色 11.4 12.6
-12V 藍色 -11.4 -12.6
+3.3V 橙色 3.135 3.465

-ATX 12V電源
4針(2*2)接口,提供直接電源供應給CPU電壓調整器,幸好,它沒有進一步提升針腳數目,換言之,CPU的功耗雖大,還是在可

控制范圍之內。1、地線;2、地線;3、+12V;4、+12V

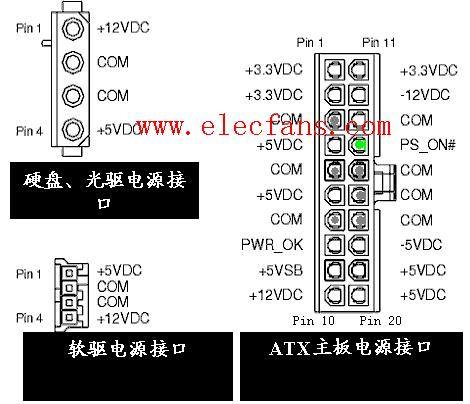

主板上的電源插頭 ATX電源輸出接口

ATX電源20針輸出電壓及功能定義表


針腳 名稱   顏色 說  明
1 3.3V   橙色 +3.3 VDC
2 3.3V   橙色 +3.3 VDC
3 COM   黑色 Ground
4 5V   紅色 +5 VDC
5 COM   黑色 Ground
6 5V   紅色 +5 VDC
7 COM   黑色 Ground
8 PWR_OK   灰色 Power Ok (+5V & +3.3V is ok)
9 5VSB   紫色 +5 VDC Standby Voltage (max 10mA)
10 12V   黃色 +12 VDC
11 3.3V   橙色 +3.3 VDC
12 -12V   藍色 -12 VDC
13 COM   藍色 Ground
14 /PS_ON   綠色 Power Supply On (active low)
15 COM   黑色 Ground
16 COM   黑色 Ground
17 COM   黑色 Ground
18 -5V   白色 -5 VDC
19 5V   紅色 +5 VDC
20 5V   紅色 +5 VDC

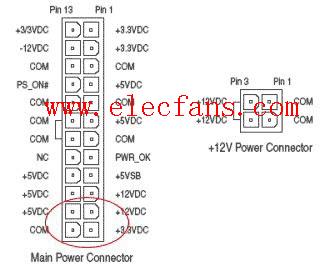

24針電源引腳定義
