2SD315A應用實例(驅動模塊應用電路)

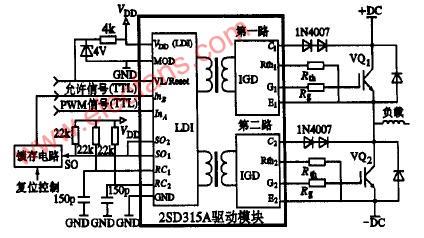

4 只625A/ 1200V 的IGBT 構成橋式逆變主電路,它們由兩片2SD315A 控制。每片2SD315A 驅動半橋上、下兩只IGBT ,如圖2 所示。圖中畫出了半橋及其驅動電路,另一個半橋和驅動電路與圖2呈對稱關系,只是InA 的輸入前多加了一個反相器,保證斜對角的兩只IGBT 同時導通。
2SD315A 的工作模式設定
在該應用中,MOD 引腳接GND ,選定半橋工作模式: InA 定義為PWM 信號輸入, InB 為“允許”信號,輸出的兩路驅動信號自動產生由RC 網絡確定的死區時間,以確保上下IGBT (VQ1 和VQ2 ) 不會同時導通。VL/ Reset 引腳接4. 7V 齊納二極管的負極,選定TTL 工作模式: InA 與InB 都采用TTL邏輯電平控制。
