首先定義一下高邊開關:[high side switch]HSD，剛開始接觸這個東西覺得不太明白，其實就是一個帶Logic驅動的Mosfet。
　　高邊開關的作用在于降低低壓汽車,工業照明和電機控制應用的成本及復雜性.高邊開關是模擬電路和強勁的負載/輸出驅動器的經濟高效的集成.此累系統封裝器件的設 計為嚴格的汽車應用帶來了強勁的高電流負載控制.高邊開關的設計能夠提高主板空間的效率,節約系統的成本,他們于微控制器在一起為各種負載如馬達,照明,傳動器等等提供必要的保護和控制. 只需一個簡單的TTL邏輯輸入，并將診斷輸出狀態集成到微控制器中。他們可輕松地驅動電感負荷和電阻負荷。

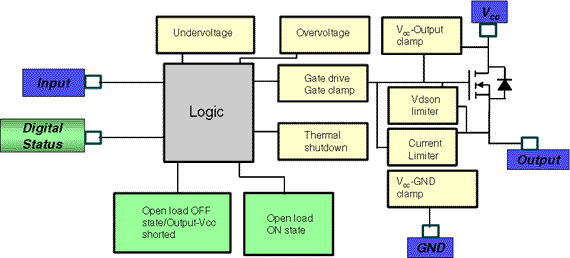

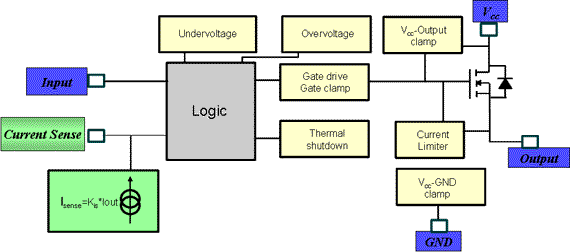

分成兩種：數字反饋和模擬反饋，兩種在驅動上是一致的在診斷上有非常大的不同。以后會詳細敘述高邊開關的保護策略。




前面都是簡介，下面來計算HSD的功耗，重點敘述阻性負載，如果要算驅動燈泡可以把燈泡的電流隨電壓變化的公式代入后求得。

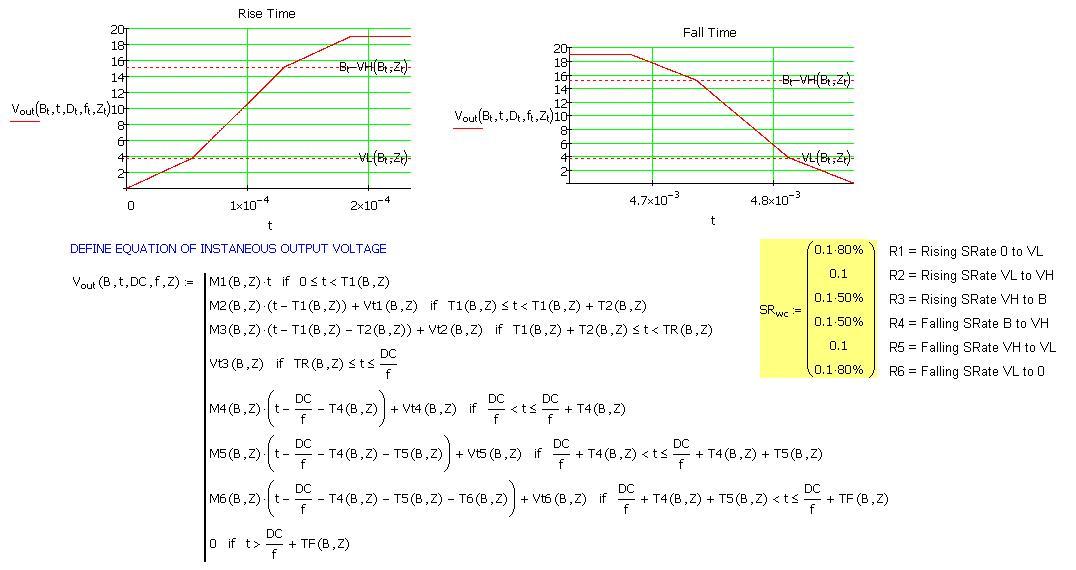

根據Datasheet上面的數據，得到電壓上升和下降的函數，按一個周期內進行描述。

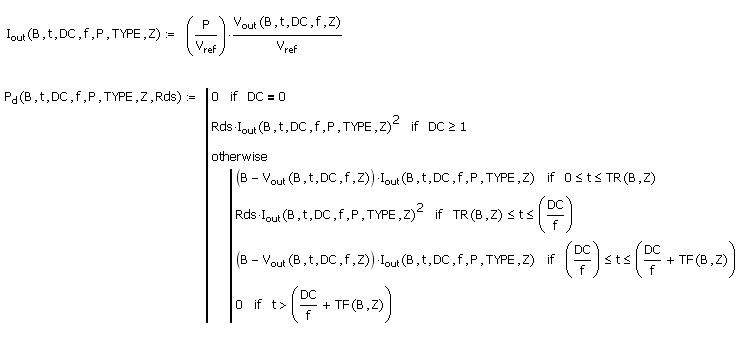

然后列出電壓和電流的關系，進而可以得到功耗公式。
在三種不同情況下，
DutyCyle=0，打開，無功耗
DutyCyle>=1，常閉按照I*I*R計算
0



按照這樣的算法，可以得出HSD的功率。
