MAX2597完整單調頻帶II和V直接變頻I/Q發送器專門針對下行鏈路WCDMA和前向鏈路cdma2000? femto基站發送器應用設計。
MAX2597獨特的比特至RF架構集成了功率放大器(PA)、正交混頻器、可變增益RF和基帶放大器、基帶濾波器、I和Q數模轉換器(DAC)以及用于產生本振(LO)的分數N頻率合成器。數據通過類LVDS接口以數字1位Σ-Δ調制的I和Q比特流形式從基帶/DSP發送到無線接收裝置。無線接收裝置的工作模式可通過3線串行接口實現完全編程。

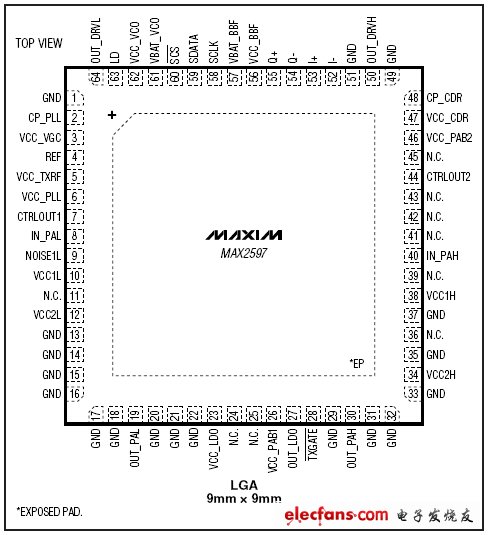

MAX2597工作在-40°C至+85°C擴展級溫度范圍，采用帶裸焊盤(EP)的9mm x 9mm x 1.4mm fcLGA封裝。
關鍵特性
完整的數字比特至RF輸出Tx無線發送子系統
-52dBc ACLR時，頻段II中的16路下行鏈路具有+19dBm
支持WCDMA頻段II和V下行鏈路
MAX-PHY數字Tx接口，具有單位I和Q比特流
67dB內置功率控制范圍
提供與MAX2557接收器配合使用的完整參考設計
片上分數N頻率合成器，用于產生LO
兩路通用數字輸出，可通過3線串行接口進行編程
包含末級匹配的9mm x 9mm模塊
