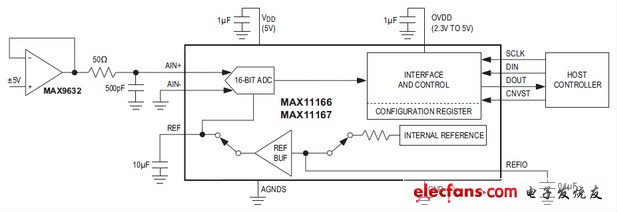

MAX11166/MAX11167 16位，500ksps/250ksps，SAR ADC提供了極佳的AC和DC性能，具有真雙極性輸入范圍，體積小，內部參考。MAX11166/MAX11167測量±5V 輸入電壓范圍(10V PP)，同時經營從單一5V電源。獲得專利的電荷泵架構，允許高阻抗源的直接采樣。MAX11166/MAX11167集成一個可選的5PPM /°C參考內部緩沖區，外部基準，節省了成本和空間。 這些ADC實現93分貝SNR和-105分貝的THD。MAX11166/MAX11167保證16位無失碼和±2 LSB(最大值)INL。MAX11166/MAX11167通信使用一個SPI兼容的串行接口，2.5V，3V，3.3V或5V邏輯。串行接口可以用于菊花鏈的多個ADC并行多通道應用，并提供了一個繁忙的指標選項簡化了系統的同步和定時 ，MAX11166/MAX11167提供12引腳，采用3mm x 3mm，TDFN封裝，規定在-40°C至+85°C溫度范圍。
關鍵特性
DC和AC應用的高精度大
16位分辨率，無失碼
信噪比：92.6分貝
在20kHz的總諧波失真：105分貝
±0.5 LSB INL(典型值)
±0.2 LSB DNL(典型值)
內部參考和參考緩沖器，節省成本和電路板空間
6PPM /°C典型值
微型12引腳3mm x 3mm TDFN封裝
單電源低功耗ADC
5V模擬電源
2.3V至5V數字電源
19.5mW在500ksps
1μA關斷模式
500KSPS吞吐量速率(MAX11166)
250ksps的吞吐率(MAX11167)
無流水線延遲/延遲
靈活的工業標準的串行接口節省I / O引腳
SPI / QSPI?/ MICROWIRE?/ DSP兼容
