MAX14571/MAX14572/MAX14573可調過壓和過電流保護裝置是理想的正面和負面的輸入電壓故障±40V，具有低100mΩ(典型值)R ON FET的保護系統免受 過電壓保護(OVP)功能保護電壓6V和36V之間，而欠壓保護(UVP)功能可保護4.5V和24V之間的電壓。使用可選的外部電阻器，過壓鎖定(OVLO)和欠壓鎖定(UVLO)閾值設置。出廠預設的內部OVLO門檻為33V(典型值)，，內部UVLO閾值預設為19.2V(典型值)。 芯片還具有可編程電流限制保護，4.2A。一旦電流達到閾值時，MAX14571 20.7ms(典型值)的消隱時間后關閉，并保持關閉在重試周期。MAX14572鎖存器關閉后的消隱時間，和MAX14573限制電流連續的。此外，這些器件具有反向電流保護和熱關斷保護。 這些IC可在一個小型的14引腳TSSOP(5毫米x 6.5毫米)封裝，規定工作在擴展級-40°C至+85°C的溫度范圍內。

　　關鍵特性

　　4.5V至36V的寬工作輸入范圍

　　可調OVLO和UVLO閾值

　　精度±3%預設的閾值

　　內部和外部自動選擇

　　可編程的正向電流限制

　　可調電流限制在4.2A

　　精度±15%極限

　　100mΩ(典型值)導通電阻FET

　　雙使能輸入

　　高電壓功能的輸入低電平有效HVEN

　　微處理器輸入EN

　　反向電流流控制輸入RIEN的“

　　熱關斷保護

　　圖表

?

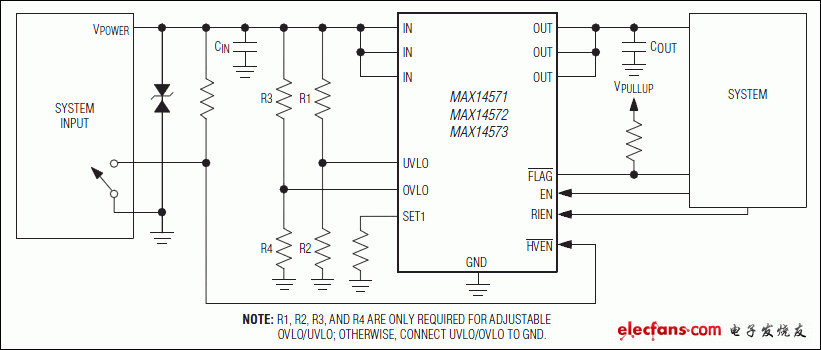

　　典型工作電路
