MAX16963是一種高效率，雙輸出同步降壓轉換器工作在2.7V至5.5V的輸入電壓范圍，并提供一個0.8V至3.6V的輸出電壓范圍。該器件可提供高達1.5A的負載電流每路輸出。低輸入/輸出電壓范圍，為客戶提供高輸出電流的能力使該器件板上點負載和后續穩壓應用的理想選擇。該裝置實現了輸出誤差±3％負載，線路和溫度范圍內， 該器件具有一個2.2MHz的固定頻率PWM模式，以更好的抗噪聲能力和負載瞬態響應，并提高效率的跳躍模式在輕負荷運行。2.2MHz的工作頻率允許使用的全陶瓷電容設計和小尺寸外部元件。一個可選擴展頻譜頻率調制最大限度地減少輻射由于開關頻率的電磁輻射。 在低R DSON開關有助于最大限度地減少在重負載的效率損失和減少關鍵/寄生電感，使布局更加簡單的任務，與分立式解決方案。一個簡單的布局和覆蓋范圍，確保在新設計的一次通過率。 提供該設備在出廠時預置輸出電壓或可調輸出電壓版本（見選型指南完整的數據資料的選項）。出廠時的預設輸出電壓版本，讓客戶達到±3％的輸出電壓精度，無需使用外部電阻，可調輸出電壓版本提供了可靈活設置的輸出電壓在0.8V和3.6V之間的任何所需的值 MAX16963可在熱增強型16引腳TSSOP-EP和4mm×4mm的16引腳TQFN-EP 外部電阻分壓器。 其他功能還包括8ms的固定的軟啟動，16ms的固定電源良好延遲，過流和過熱保護。封裝，規定工作在-40°C至+125°C汽車級溫度范圍。

關鍵特性

小尺寸元件，

雙2.2MHz開關頻率DC-DC轉換器

負載點應用的理想選擇

高達1.5A的輸出電流

可調輸出電壓：0.8V至3.6V

2.7V至5.5V工作電源電壓

輕負載時的效率高

與36μs靜態電流跳躍模式

低電磁輻射

可編程SYNC I / O引腳

擴頻

低功耗模式節省能源

獨立的使能輸入

輸出軌監測有助于防止系統故障

開漏電源良好輸出

限制浪涌電流在啟動過程中

內置軟啟動計時器

過熱和短路保護

采用4mm x 4mm，16引腳TQFN和16引腳TSSOP封裝

-40°C至125°C工作溫度范圍

圖表

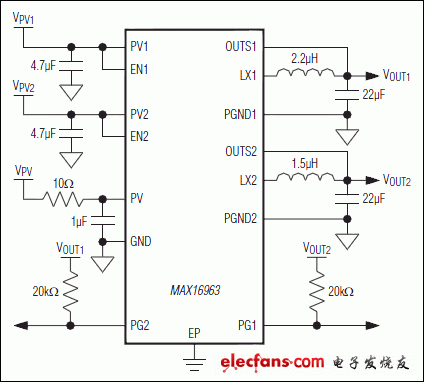

典型應用電路
