MAX270/MAX271是數字編程，雙二階連續時間低通濾波器。他們的典型動態范圍為96dB，超過了開關電容濾波器需要額外的濾波，以消除時鐘噪聲。MAX270/MAX271是理想的抗混疊和DAC平滑應用，可以級聯高階響應。
這兩個過濾器部分是獨立的可編程無論是微處理器(μP)或引腳搭接。在1kHz至25kHz的范圍內的截止頻率可以被選擇。
MAX270具有一個板上，通用運算放大器，而MAX271具有內部采樣和保持(T / H)。
關鍵特性
連續過濾 - 沒有時鐘
雙二階低通濾波器
第獨立的可編程：1kHz到25kHz的
96分貝動態范圍
無需外部元件
高階級聯
低功耗關斷模式
跟蹤與保持(MAX271)
圖表
?

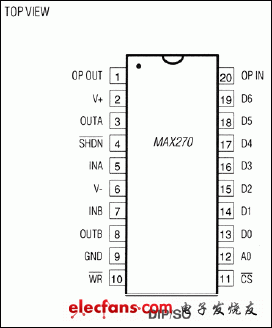

引腳配置
?

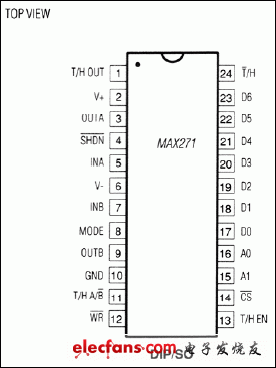

引腳配置
