MAX3250為3.0V至5.5V供電、±50V隔離的EIA/TIA-232和V.28/V.24通信接口芯片，可提供高速數據傳輸。MAX3250為雙管芯器件，允許RS-232側與邏輯側(ISOCOM與GND)存在±50V的壓差，這一特性使其能夠工作在具有高共模電壓的噪音環境下。如果RS-232線路由于偶然因素被短接到+24V或±48V電源，該特性能夠避免芯片損壞。

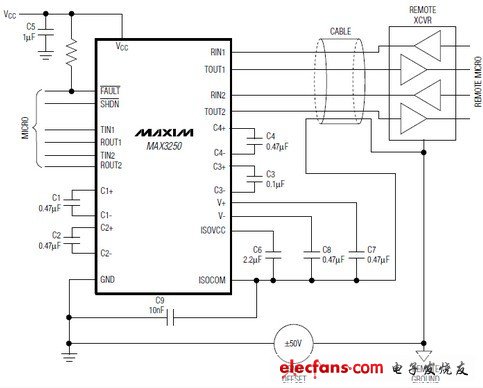

MAX3250邏輯側采用3V至5.5V的單電源供電，利用外部±100V的電容將電源從邏輯側傳遞到隔離側。
MAX3250含有兩個接收器(Rx)和兩個驅動器(Tx)，在保證RS-232輸出電平的前提下，確保數據速率達250kbps。收發器采用專有的低壓差發送輸出級，采用3V至5.5V供電時，利用雙電荷泵結構提供真正的RS-232性能。/FAULT漏極開路輸出在任何一路RS-232輸入出現過高的隔離端電壓時產生報警信號，這個輸出可以驅動一個報警LED或由處理器監視，以防芯片運行在這種條件下。關斷模式下接收器輸出為高阻態，允許多個接口(IrDA、RS-232、RS-485)連接到同一個UART。
MAX3250提供節省空間的28引腳SSOP封裝。關鍵特性
±50V隔離
關斷模式下電源電流為20μA
確保250kbps的數據速率
/FAULT輸出
關斷模式下發射器與接收器的輸出為高阻態
提供節省空間的SSOP封裝
無需電感/變壓器，簡化了EMI兼容性問題
光隔離收發器的低成本替代產品
電源電壓低至3.0V時仍滿足EIA/TIA-232標準
