MAX803/MAX809/MAX810的微處理器（μP）監控電路，用于監測μP和數字系統中的電源。他們提供優良的電路可靠性和低成本無需外部元件和調整使用時，+5 V，+3.3 V，+3.0 V，+2.5 V供電電路， 這些電路執行一個單一的功能：他們宣稱復位信號時的V CC電源電壓低于預設的閾值下降，保持它斷言至少140ms后V CC已升至復位門限以上。復位閾值，適合與各種電源電壓。 MAX803有一個開漏輸出級，而MAX809/MAX810有推挽輸出。MAX803的漏極開路的低電平有效的復位輸出，需要一個上拉電阻器，可以被連接到高的電壓比V CC。的的的MAX803/MAX809有一個低電平有效復位輸出，而MAX810有一個高有效復位輸出。復位比較器的設計忽略快速瞬變的V CC，輸出，保證在正確的邏輯狀態為V CC低至1V的 低電源電流使MAX803/MAX809/MAX810用于在便攜設備的理想選擇。MAX803可在3引腳SC70封裝，MAX809/MAX810提供3引腳SC70或SOT23封裝。
關鍵特性
精密監測+2.5 V，+3 V，+3.3 V，+5 V電源電壓
在整個溫度范圍內完全規定
可提供三種輸出配置
漏極開路低電平有效復位輸出（MAX803）
推挽低電平有效復位輸出（MAX809）
推挽式復位輸出（MAX810）
最小140ms上電復位脈沖寬度
12μA的電源電流
保證復位有效到V CC = +1 V
電源瞬態抗擾度
無需外部元件
3引腳SC70和SOT23封裝
圖表

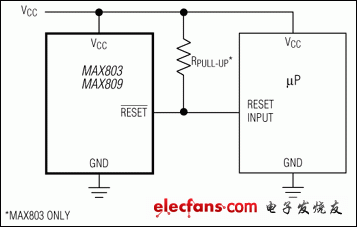

典型工作電路
