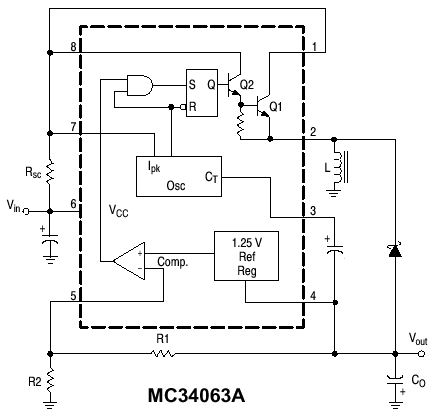

MC34063或MC33063接成標準的DC—DC電路
| 1：極性反轉。2：升壓。3：降壓。三種典型電路時，外圍元件參數的自動計算 |
|
使用方法：只要在左中部框中輸入你想要的參數，然后點擊“進行計算并且刷新電路圖”按鈕，它就可以自動給所有相關的外圍元件參數和相對應的標準電路圖紙，使設計DC—DC電路實現智能化高效化。 關于警告：如果您輸入的參數超過了34063的極限，它會自動彈出警告窗口提醒您更改它們。 特殊輸入：要設計極性反轉電路請在輸入或輸出電壓數字的前面加上負號，比如－5V。 |
|
這是一種用于DC－DC電源變換的集成電路，應用比較廣泛，通用廉價易購。極性反轉效率最高６５％，升壓效率最高９０％，降壓效率最高８０％，變換效率和工作頻率濾波電容等成正比。 另外，輸出功率達不到要求的時候，比如＞250～300MA時，可以通過外接擴功率管的方法擴大電流，雙極型或MOS型 擴流管均可，計算公式和其他參數及其含義詳見最下部詳細介紹即可。 |
 |
|
外圍元件標稱含義和它們取值的計算公式： Vout(輸出電壓)＝1.25V（１＋R2／R1） Ct(定時電容)：決定內部工作頻率。Ct=0.000 004*Ton(工作頻率） Ipk=2*Iomax*T/toff Rsc(限流電阻)：決定輸出電流。Rsc＝0.33／Ipk Lmin(電感)：Lmin＝(Vimin－Vces)*Ton/ Ipk Co(濾波電容)：決定輸出電壓波紋系數，Co＝Io*ton/Vp-p(波紋系數） 固定值參數： Vces=1.0V ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces） Vimin:輸入電壓不穩定時的最小值 Vf=1.2V 快速開關二極管正向壓降 |
|
其他手冊參數： | ||||||||||||||||||||||||||||||||||||||||||
|
|
在實際應用中的注意： 1：快速開關二極管可以選用IN4148，在要求高效率的場合必須使用IN5819！ 2：34063能承受的電壓，即輸入輸出電壓絕對值之和不能超過40V，否則不能安全穩定的工作。 |
